| כמות: | |
|---|---|
35*35
Zhonghao
צד ארוך

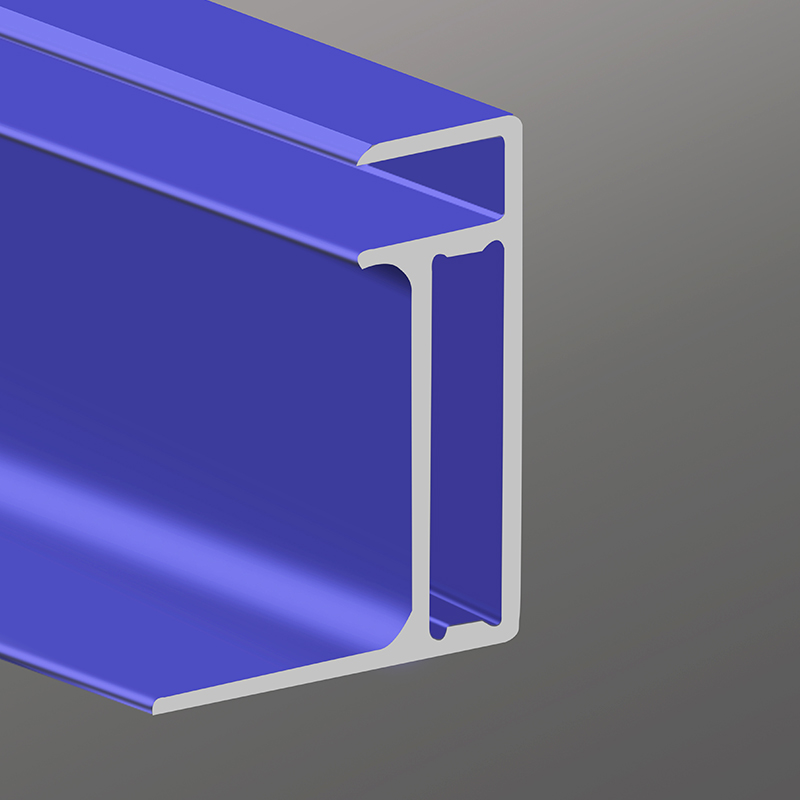

מסגרת לוח סולארי אלומיניום ללוח סולארי זכוכית כפולה
● דגם מסגרת סולארית: 35*35
● עובי: 35 מ'מ גובה
● סוג: מסגרת אלומיניום מותקנת
● חומר גלם: 6005 סגסוגת אלומיניום
● גודל קטע מסגרת: 35*35 מ'מ
● גודל חריץ: 5 מ'מ
● MOQ: 500Sets
● צבע: כסף
● תנאי תשלום: TT או L/C
● מפרטים נפוצים: 2108*1048 מ'מ
צד קצר
מסגרת לוח סולארי אלומיניום ללוח סולארי זכוכית כפולה
● דגם מסגרת סולארית: 35*35
● עובי: 35 מ'מ גובה
● סוג: מסגרת אלומיניום מותקנת
● חומר גלם: 6005 סגסוגת אלומיניום
● גודל קטע מסגרת: 35*35 מ'מ
● גודל חריץ: 5 מ'מ
● MOQ: 500Sets
● צבע: כסף
● תנאי תשלום: TT או L/C
● מפרטים נפוצים: 2108*1048 מ'מ
סוֹגֵר
מסגרת לוח סולארי אלומיניום ללוח סולארי זכוכית כפולה
● דגם מסגרת סולארית: 47.7*47.7*11.5
● עובי: 47.7 מ'מ גובה
● סוג: מסגרת אלומיניום מותקנת
● חומר גלם: 6005 סגסוגת אלומיניום
● גודל קטע מסגרת: 47.7*47.7*11.5 מ'מ
● MOQ: 500Sets
● צבע: כסף
● תנאי תשלום: TT או L/C
● מפרטים נפוצים: 2108*1048 מ'מ
הרכב כימי של סגסוגת אלומיניום:
סַגסוֹגֶת |
סִי |
Fe |
CU |
מ.נ. |
מ'ג |
CR |
Zn |
Ti |
אחרים |
AL (MIN) |
6063 |
0.2-0.6 |
0.35 |
0.1 |
0.1 |
0.45-0.9 |
0.1 |
0.1 |
0.1 |
0.15 |
לָנוּחַ |
6005 |
0.6-0.9 |
0.35 |
0.1 |
0.1 |
0.4-0.6 |
0.1 |
0.1 |
0.1 |
0.15 |
לָנוּחַ |
תכונות מכניות של סגסוגת אלומיניום:
סַגסוֹגֶת |
מֶזֶג |
עוֹבִי |
TS/ σ B (MPA) |
YS/ σ 0.2 (MPA) |
Elog./ Δ % |
קשיות/HW |
6063 |
T5 |
≥ 0.8 |
≥160 |
≥110 |
≥8 |
≥8 |
6063 |
T6 |
≥ 0.8 |
≥205 |
≥180 |
≥8 |
≥10 |
6005 |
T5 |
≥ 0.8 |
≥260 |
≥240 |
≥6 |
≥12 |
6005 |
T6 |
≥ 0.8 |
≥270 |
≥250 |
≥6 |
≥14 |
כל גדלי הפאנלים הסולאריים להלן להתייחסות ：
כוח (w) |
מספר התאים (PCS) |
גודל התאים (מ'מ) |
סולארי (מ'מ) גודל מסגרת לוח |
משקל (ק'ג) |
5 |
2*18 |
78*12 |
280x190x17 |
0.7 |
10 |
4*9 |
52*31.2 |
250x350x17 |
1.2 |
20 |
4*9 |
78*39 |
420x360x17 |
2.3 |
30 |
2*18 |
156*26 |
360x550x20 |
2.5 |
40 |
4*9 |
156*39 |
670x 420x25 |
3.2 |
50-60 |
4*9 |
156*52 |
540x670x25 |
4.2 |
80-90 |
4*9 |
156*78 |
780x670x30 |
6.6 |
100 |
4*9 |
156*104 |
1000x670x30 |
8 |
110-120 |
4*18 |
156*52 |
1020x670x35 |
8.8 |
130 |
4*9 |
156*117 |
1120x670x35 |
10.5 |
140 |
4*9 |
156*63 |
1200x670x35 |
10.5 |
150-180 |
4*9 |
156.75*156.75 |
1480x670x35 |
12 |
190-200 |
6*12 |
125*125 |
1580x808x35 |
15.5 |
210-230 |
6*8 |
156.75*156.75 |
1320x992x35 |
17 |
250-270 |
6*9 |
156.75*156.75 |
1482x992x40 |
18 |
280-310 |
6*10 |
156.75*156.75 |
1640x992x40 |
18 |
340-380 |
6*12 |
156.75*156.75 |
1956x992x40 |
23 |
460-500 |
8*12 |
156.75*156.75 |
1956x1310x45 |
29 |
מבוא מפעל:
ג'יאנגיין ז'ונגהאו טכנולוגיה אנרגיה ושות ', בע'מ הוקמה בשנת 2020, החברה שלנו עוסקת בעיקר במחקר ופיתוח, ייצור ויישום של מוצרי מסגרת סולארית, קווי ייצור מסגרת אוטומטיים וחומרים מבניים באנרגיה ירוקה. המוצרים העיקריים שלה כוללים מוצרי מסגרת פוטו-וולטאית, מוצרי פוטו וולטאיים משולבים בניין (BIPV) ומבני תמיכה פוטו-וולטאיים. מוצרי Zhonghao Technology Technology Co., Ltd ידועים בזכותם הקלה, היציבות הגבוהה, עמידות בפני מזג אוויר מעולה ועמידות בפני קורוזיה חזקה, והם נמצאים בשימוש נרחב בתחום הפוטו -וולטאי.
טכנולוגיית אנרגיה של Zhonghao מחויבת לענות על צרכי הפיתוח של שוק האנרגיה הסולארית בסין, לחקור באופן פעיל מוצרים חדשים ולשפר ברציפות טכנולוגיות חדשות. ו החברה הקימה קשרים שיתופיים ארוכי טווח ויציבים עם כמה יצרני רכיבים מובילים, ומשפרת ללא הרף את התחרותיות הליבה שלה ואת נתח השוק שלה. מוצריה העבירו אישורים בינלאומיים מרובים, כולל מערכת ניהול איכות ISO 9001: 2015 ו- ISO 14001: 2015 אישורי מערכת ניהול סביבה. המוצרים פופולריים הן מבחינה מקומית והן בינלאומית, כאשר 70% נמכרו בעיקר לשווקים מתקדמים במזרח התיכון, יפן, דרום קוריאה, סינגפור, הודו, וייטנאם ותאילנד.
 |
 |
 |
 |
ויזיו תאגידי: היה מפעל נהדר
משימה ארגונית ： פיתוח אנרגיה סולארית לטובת כל האנושות -
רוח ארגונית ： כנות, פשטות, כבוד, הכרת תודה
אמונה ארגונית ： להיות אדם זקוף ועבודה במצפון
תעודת מפעל:
 |
 |
 |
 |
 |
|
|
 |
תהליך ייצור:
מסגרת הלוח הסולארי היא המבנה התומך במפתח של המודול הפוטו -וולטאי. הוא עשוי בעיקר מחומרי סגסוגת אלומיניום ובעל מאפיינים של משקל קל, עמידות בפני קורוזיה וחוזק גבוה. ניתן לחלק את תהליך הייצור לקישורי הליבה הבאים:
1 .
בחירת סגסוגת אלומיניום : סגסוגות אלומיניום 6063-T5 או 6061-T6 חייבות לעמוד בדרישות של חוזק מתיחה (≥160MPA) והתארכות (≥8%).
דפוס שחול : מוט האלומיניום מחומם ל -450-500 ℃ דרך עובש ואז מוחלף לפרופיל עם צורה רוחבית ספציפית, ואחריו מרווה קירור אוויר כדי להגביר את הקשיחות.
2 .
טיפול מזדקן : יש לשמור את הפרופיל המוחלט בכבשן מזדקן בערך 200 ℃ למשך 4-6 שעות כדי לאפשר לאלמנטים של הסגסוגת לשפר באופן שווה ולשפר באופן משמעותי את התכונות המכניות (כמו קשיחות גדלה ביותר מ- 30%).
3
S and Blasting Frendment : התזת חול משמשת להסרת זיהום פני השטח ולהגברת החספוס כדי לשפר את ההדבקה של שכבת תחמוצת.
אנודיזציה: חשמל מיושם באלקטרוליט חומצה גופרתית כדי לייצר סרט תחמוצת בעובי 15-25 מיקרומטר כדי לשפר את עמידות הקורוזיה (בדיקת ריסוס מלח יכולה להגיע ליותר מ 1000 שעות). ניתן לבחור חמצון צבעוני או אחר כדי לעמוד בדרישות אסתטיות.
4. עיבוד דיוק
חיתוך: השתמש במסור ראש כפול פוע של 45 מעלות כדי לחתוך את הפרופיל באורך הנדרש של הרכיב, עם בקרת דיוק בתוך ± 0.5 מ'מ.
אגרוף וחריצים: מכונת אגרוף אוטומטית לחלוטין מעבדת חורים וחריצים הרכבה (כמו עיצוב המשבצות המוזכר בפטנט למבנה הצטברות נגד אבק).
5. assembly ובקרת איכות
תיקון פינתי: ארבע פינות המסגרת מחוברות על ידי פינות נירוסטה, ובדיקה משולשת משמשת כדי להבטיח אנכיות ואטימות אוויר.
תקני בדיקה : כולל סובלנות ממדית (כגון ± 0.2 מ'מ), איתור עובי סרטי תחמוצת (ספקטרופוטומטר) ובדיקת EL (בדוק אם יש סדקים נסתרים).
6. אריזות ועיצוב נגד נזק
הגנה על סרטים: סרט ההגנה על PE מיושם על פני השטח כדי למנוע שריטות במהלך ההובלה.
סלילה בין שכבתית: כל מסגרת מופרדת על ידי שכבתי נייר כדי למנוע נזק לחיכוך. תכנון הצטברות נגד אבק: לדוגמה, מבנה משטח הכריכה 'מדריך ' בפטנט של טונגוואי סולארי משיג ניקוי עצמי על ידי אופטימיזציה של צורת המסגרת, צמצום עלויות התפעול והתחזוקה.
